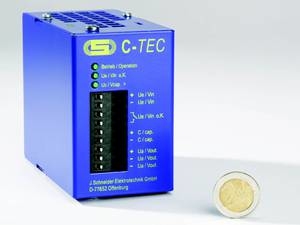

C-TEC 2403

NCPA0727G01001 (0.5 KJ)

NCPA0727G01002 (1 KJ)

UPS off-line / DC / industriel / sur condensateur

Disponible en 0.5 KJ et 1 KJ



English translation below

Professionnel de l’énergie ? Choisissez le Revendeur Français exclusif pour J. Schneider Elektrotechnik !

C-TEC 2403 0.5 & 1 kJ - NCPA0727G01001 - NCPA0727G01002

Description du C-TEC 2403

Le DC-UPS de la série C-TEC comprend des ultra-condensateurs comme stockage d’énergie à l’intérieur du boîtier. En fonctionnement normal, ce condensateur est chargé avec la tension du système (Ue). Les charges connectées sont également alimentées par la tension du système. En cas d’interruption de la tension du système, l’énergie des ultra-condensateurs est libérée de manière régulée. Avec un convertisseur continu-continu, la charge est alimentée par le condensateur jusqu’à ce qu’il soit déchargé. Le temps de sauvegarde dépend de l’état de charge des condensateurs et du courant de décharge. Le DC-UPS présente les caractéristiques suivantes :

  • Sans entretien grâce à des ultra-condensateurs à longue durée de vie.
  • Charge et décharge des ultra-condensateurs par microcontrôleur.
  • Contrôle du fonctionnement et de l’état de charge par des contacts libres de potentiel et une LED.
  • Extension de la capacité possible avec des modules d’extension de condensateurs externes
Référence constructeur : NCPA0727G01001 (0.5 KJ)
Référence constructeur : NCPA0727G01002 (1 KJ)

Caractéristiques Techniques

Consultez les fiches techniques !

C-TEC 2403 0.5 KJ – Fiche Technique

C-TEC 2403 1 KJ – Fiche Technique

Quelques détails sur le C-TEC 2403

Caractéristiques Techniques
Tension d’entrée24 V DC -15 % / 15 %
Système de protectionIP20 u. EN 60529
Température de fonctionnement et de stockage-20°C … +60°C
Humidité relative≤95 % sans condensation
Altitude maximale d’installation (pour performances optimales)2000m au-dessus du niveau de la mer
Dimensions (HxLxP) & Poids92,5 mm x 60 mm x 116 mm – 0,6 kg
En savoir plus

C-TEC 2403

NCPA0727G01001 (0.5 KJ)

NCPA0727G01002 (1 KJ)

Capacitor buffered power supply

Available in 0.5 KJ and 1 KJ



Professional of the Energy industry ? Deal with the only offical French Reseller for J. Schneider Elektrotechnik !

C-TEC 2403 0.5 & 1 kJ - NCPA0727G01001 - NCPA0727G01002

Description for C-TEC 2403

The DC-UPS of the C-TEC series includes ultra-capacitors as energy storage inside the housing. In normal operation, this capacitor is charged with the system voltage (Ue). The connected loads are also supplied with the system voltage. If the system voltage is interrupted, the energy of the ultra-capacitors is released in a regulated manner. With a DC-DC converter, the load is fed by the capacitor until it is discharged. The backup time depends on the state of charge of the capacitors and the discharge current.

The DC-UPS has the following features:

  • Maintenance-free due to long-life ultra-capacitors.
  • Microcontroller-controlled charging and discharging of the ultracapacitors.
  • Function and charge status monitoring via potential-free contacts and LED.
  • Capacity can be extended with external capacitor expansion modules
Manufacturer Reference : NCPA0727G01001 (C-TEC 2403 0.5 KJ)

Manufacturer Reference : NCPA0727G01002 (C-TEC 2403 1 KJ)

Technical Specificities

Have a look at both technical data sheets !

C-TEC 2403 0.5 KJ – Data Sheet

C-TEC 2403 1 KJ – Data Sheet

A few more details about C-TEC 2403

Technical Specificities
Input voltage24 V DC -15 % / 15 %
Protective systemIP20 u. EN 60529
Oprating & Storage temperature-40°C … +60°C
Relative humidity≤95 % no condensation
Maximum installation altitude (for optimal performances)2000m above sea level
Dimensions (HxWxD) & Weight92,5 mm x 60 mm x 116 mm – 0,6 kg
